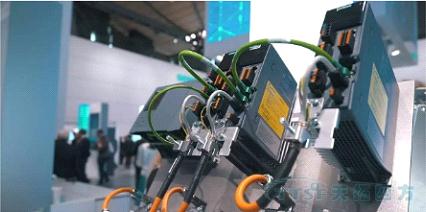

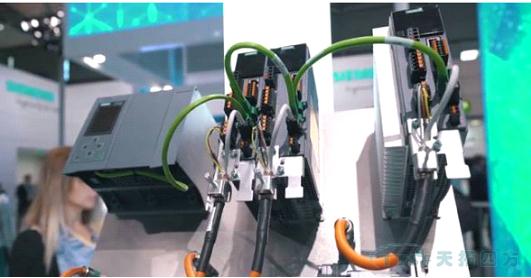

? ? ? ?在本屆漢諾威工業博覽會(huì )上，西門子無疑成為本次展會(huì )的焦點，在展會(huì )上新發布的Simotics S-1FK2電機和專為其開發的Sinamics S210伺服驅動器，共同組成的全新伺服驅動系統，也成為本次西門子展品的重頭戲之一。
?
?????? Sinamics?S210伺服驅動器集成了豐富的安全功能，可實現快速工程組態，并可通過Profinet連接到上位控制器，使用Web服務器和一鍵優化功能，使得調試變得非常簡單。與Simotics伺服電機配合使用，可實現小負載的高動態響應運動以及中高負載的超精密運動。電機與伺服驅動器之間只使用一根電纜連接。該全新驅動系統可廣泛用于包裝機械、物料抓取應用、木材和陶瓷加工，以及數字印刷。
?
??????? 估計是因為產品還沒有正式開售的原因，目前我們能夠搜到的關于 S210 的細節信息仍然非常少。登陸西家官網，能看到的僅僅是一篇不到 2 屏的產品特點描述、一段 2 分多鐘的視頻宣傳片、一份僅 6 頁的產品宣傳冊......，并且這些信息還都是英文或德文的。
?????? 不過，這并不妨礙我們去了解這款產品的一些基本概況。本期，就讓我們借助這些十分有限的資料來一起扒一扒這款正向我們襲來的 SINAMICS S210。
老規矩，先來看下產品外觀。

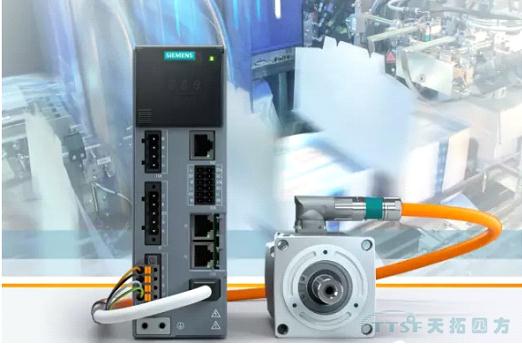

這是能從網上找到的一張清晰度（300dpi）比較高的產品圖片了。
?
?????? 從產品外形看，S210 的結構樣式與目前市面上大部分同類型產品很相似，是一款單軸獨立型伺服驅動器，就是說每臺驅動器都有自己獨立的 AC 電源輸入，并且輸出也都只有一個軸。
?????? 正面的接口布局也是中規中矩，上方是帶黑色翻蓋的顯示操作面板，下方是電機動力輸出和編碼器反饋，中部左側是動力和控制電源輸入，右側是通訊和 I/O 信號端口。
?
?
?????? 不過，盡管外表平平，個中還是有一點蠻特別的地方，就是：驅動器到電機的連接，貌似只有一根電纜。所以接下來，咱們就先來看一下 S210 的電機輸出。
?

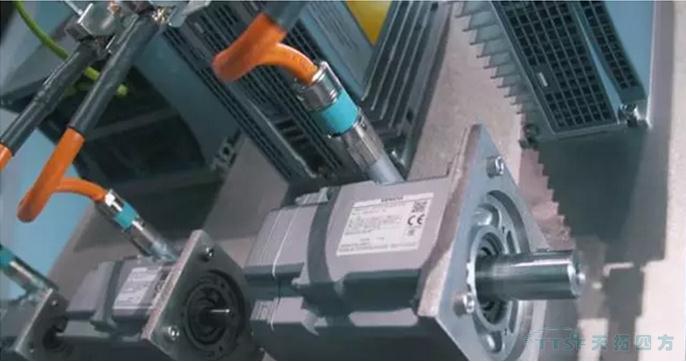

???????S210 搭載的新款伺服電機名為 SIMOTICS S-1FK2 。
?????? 目前發布的 S210 驅動器，其動力電源輸入為 AC 單相 230V，輸出功率僅為 100W～750W，與之對應，現在的 S-1FK2 電機輸出扭矩也只有 0.16 Nm - 2.4 Nm；
?????? SINAMICS 后續有計劃推出 S210 的 AC 三相 400V 版本，屆時驅動器的輸出功率將擴容到 400W - 7 kW，相應的，未來 S-1FK2 電機的輸出能力也將會(huì )達到 1.3 Nm - 50 Nm。
?

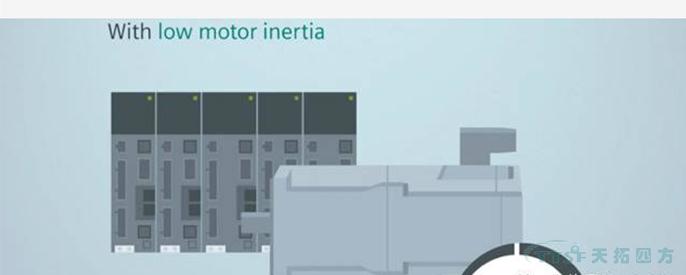

??????? 從產品型號命名上看，1FK 代表這是一款低慣量伺服電機。不過，因為還沒有拿到詳細的產品樣本，目前我們還無法了解其具體的性能指標。關于這部分信息，天拓四方會(huì )保持持續關注。
?

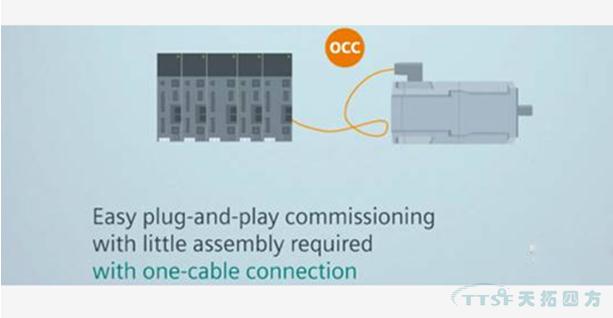

??????? 從上面這張圖可以明顯的看出，S-1FK2 跟以往西門子伺服電機更顯著的差別在于，它采用了單電纜連接技術，就是說該款電機與驅動器之間的各類連接，包括動力/抱閘電源和反饋信號都是集成在一根電纜中的，并且在電機側僅使用了一個可旋轉的 DIN 型快插插座。
?
???????關于伺服電機單電纜技術的意義和價值，已經無需我在這里重復了。
?????? 記得當時（大約在 2013 年前后），就已經有少數運控玩家（INNOVATORS like Beckhoff & Rockwell Automation）在其伺服產品中使用了單電纜技術；近幾年，越來越多運控產品廠商（如：Rexroth、LTI? Motion、B&R、Kollmorgen..）先后成為這項技術的 EARLY ADPOTERS；而現在，我們終于看到西家這頭巨無霸也正式加入到單電纜的陣營中了。
?
?
?????? 目前我們還無法確定西門子的這個 OCC（One-Cable Connection）采用的是Hiperface-DSL 還是 HMC-6 抑或是其他（猜測 HMC-6 的可能性很大），但不管怎樣，我想大家應該很清楚這意味著什么了吧 - 單電纜將會(huì )很快成為設備運控系統中的一項主流技術（MAJORITY）。
?????? 扯的有點遠，切回到本期的主角 S210，說下它的通訊端口。
